建筑机械仿真
挖掘机模拟实训设备


      挖掘机模拟教学设备依据国家职业技能鉴定中心颁布的职业标准(NY/T 1777-2009)研制开发的仿真模拟教学设备,并取得由中华人民共和国国家版权局颁发的软件著作权证书,证书编号:2013SR039497。该系统配备IC卡考核管理系统对培训学员进行教学考核,驾驶座舱进行了大量技术创新和改进,并配置了最新的“WJR挖掘机模拟软件11.0”协同作业版,该软件提供挖掘机各种作业训练课题,同时可以实现挖掘机、装载机、推土机、自卸卡车同一场景协同作业,课题丰富、逼真的各种操作课题及功能,为机械工程专业首选的教学设备。

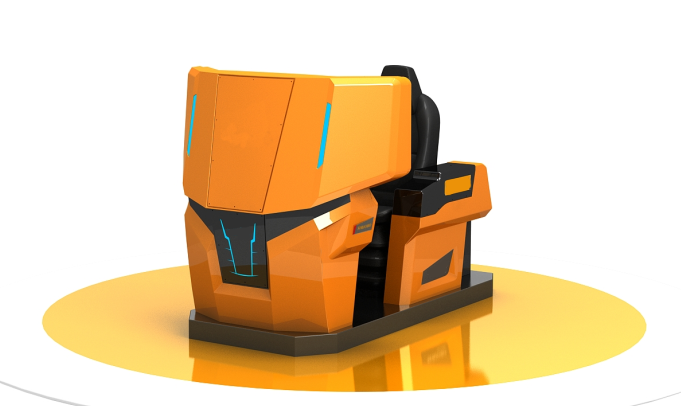

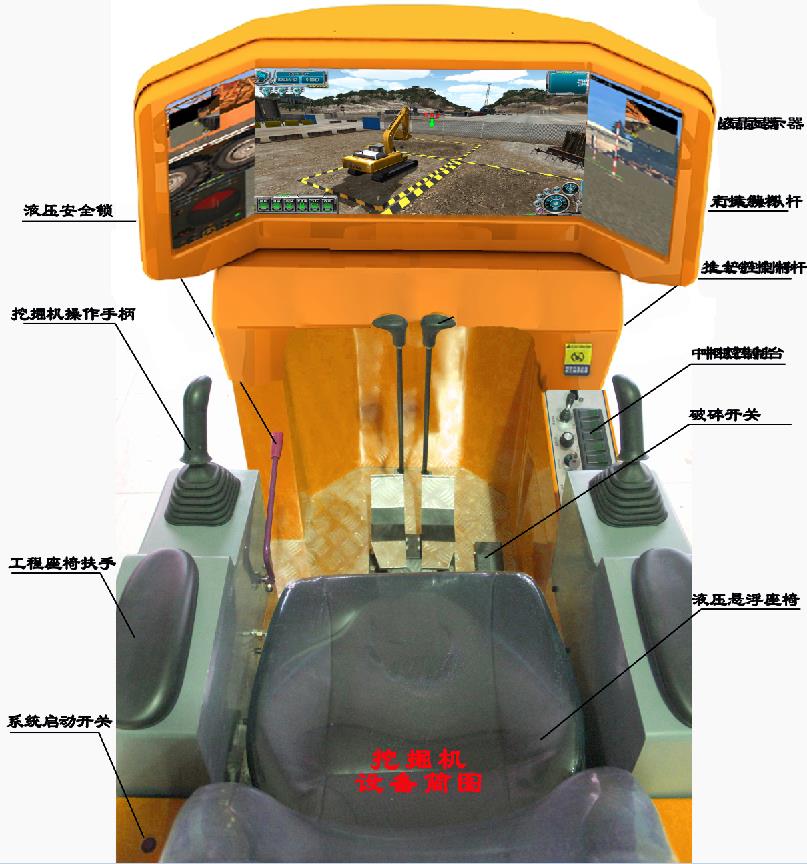

        该模拟教学设备硬件由设备底座、驾驶座舱、液压座椅、PC系统、视景显示器、高灵敏度操作手柄、IC卡读写装置、360度视角摇杆、行走操作杆,液压安全锁杆,数据采集系统及各种功能按钮等组成;配件均采用与真实挖掘机相同的操作部件,逼真的操作手感,使得其操作功能、动作感觉与真机完全吻合。



操作手柄:采用和真机完全相同的下压式操作方式,其全部零部件都采用激光线切割完成,并采用自锁螺丝锁紧,实现了整个手柄无焊接、无拼凑,最大限度的降低了各种故障隐患;传感器采用先进霍尔传感器,利用磁场的强弱区别来实现手柄操作的模拟量,无任何接触式摩擦损耗,将手柄的使用寿命延长至2-3年!

IC卡教学管理:写入或读取学员各种身份信息,并配合教师端管理系统将学员身份信息、班级、组别、联系方式、操作信息、考核成绩等数据存储到服务器,进行成绩汇总打印。

全景视角控制:软件可通过视角摇杆进行360度全视角查看。同时设置了第三人称视角、驾驶室视角、俯视角等多个视角,便于受训者通过不同的视角观察挖掘机的动作,有利于受训者操作技能的提高。






        软件采用3D数字挖掘机模型,实现挖掘机各种转向、行走和大小臂、铲斗运动的逼真模拟,与推土机装载机等设备协同作业,真实再现工地施工场景;另外利用最新的虚拟仿真技术,真实再现多个协同作业及单机训练的三维场景。

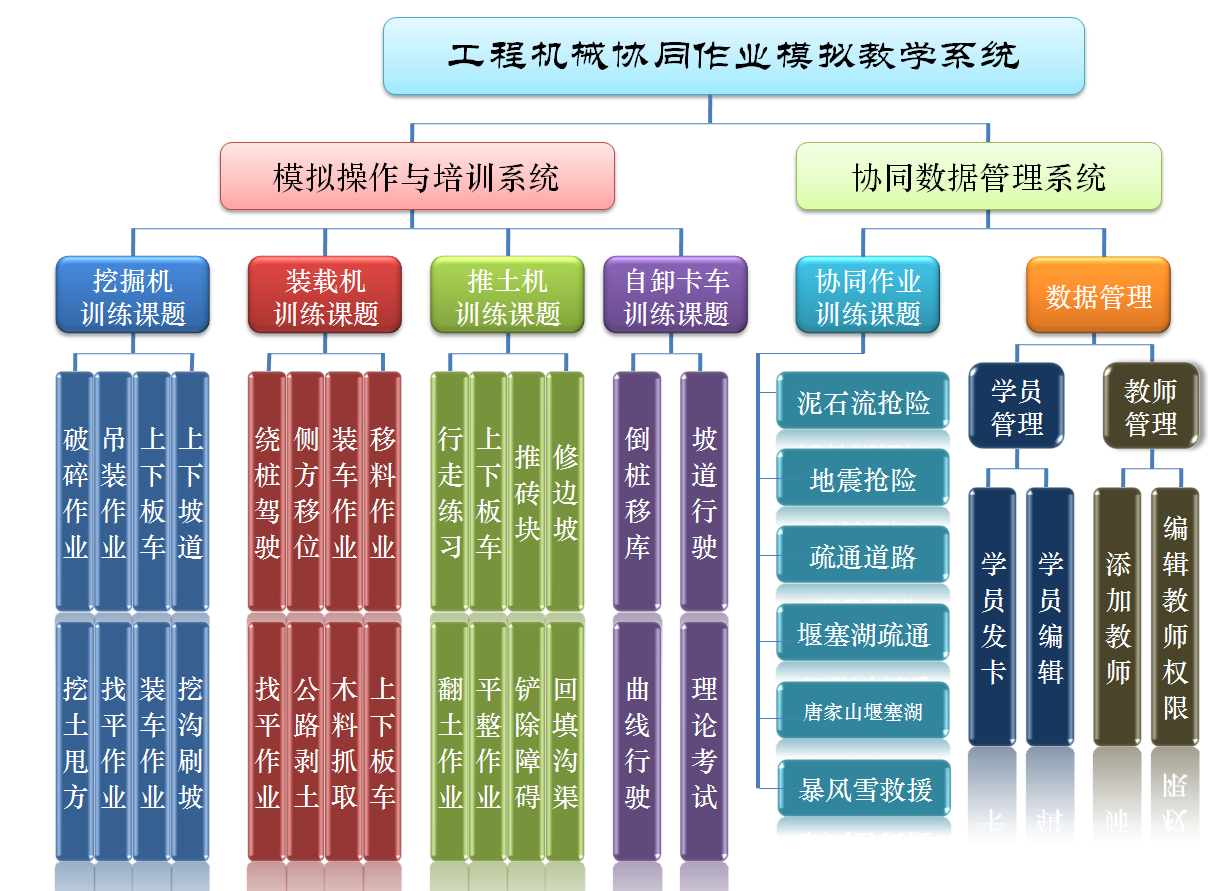

单机训练:空动作、挖土训练、行走驾驶、装车训练、挖沟训练、找平训练、上下板车、上下坡、破碎训练、划线挖沟操作、兜堆作业操作、吊管回填、自由作业操作。


协同作业:山体滑坡(道路清障)、地震抢修、堰塞湖疏通、泥石流清淤、雪灾抢险。


即时评判系统:课题操作结束后,系统会根据完成时间、剩余分数等参数评判该学员操作是否合格,便于学员、老师及时了解学习效果并进行教学调整,并可通过局域网传输到教师端中保存或打印。
